Kombinationsmöglichkeiten und Weiterentwicklungen

Da sich grundsätzlich die Herangehensweise für die Steuerung von symmetrischen Kopplern kaum unterscheiden, lassen sich auch unterschiedliche Steuergeräte mit unterschiedlichen Antennenkopplern kombinieren.  Damit gelingt es die Stärken unterschiedlicher Lösungen zu vereinen.

So lässt zum Beispiel das Steuergerät von DL6GL und die Kopplerplatinen von DL3LAC eine exklusive Kombination zwischen professioneller Steuerung und hoher Leistung zu.

Auch konnte DB2OE und DH4YM den Autor DL6GL gewinnen, einzelne Aspekte des Kopplers weiterzuentwickeln. Mit weiteren Ergänzungen und Verbesserungen ist auch künftig zu rechnen, siehe aktuell ATU 2026 hier.

Zunächst wird die ursprüngliche Lösung von DL6GL im Folgenden kurz dargestellt. Ein Besuch auf seiner Homepage ist nicht nur zu empfehen, sondern auch ein Genuss zu lesen.

Automatischer symmetrischer Antennenkoppler
Eine professionelle Lösung bis 200W mit interessantem Steuergerät

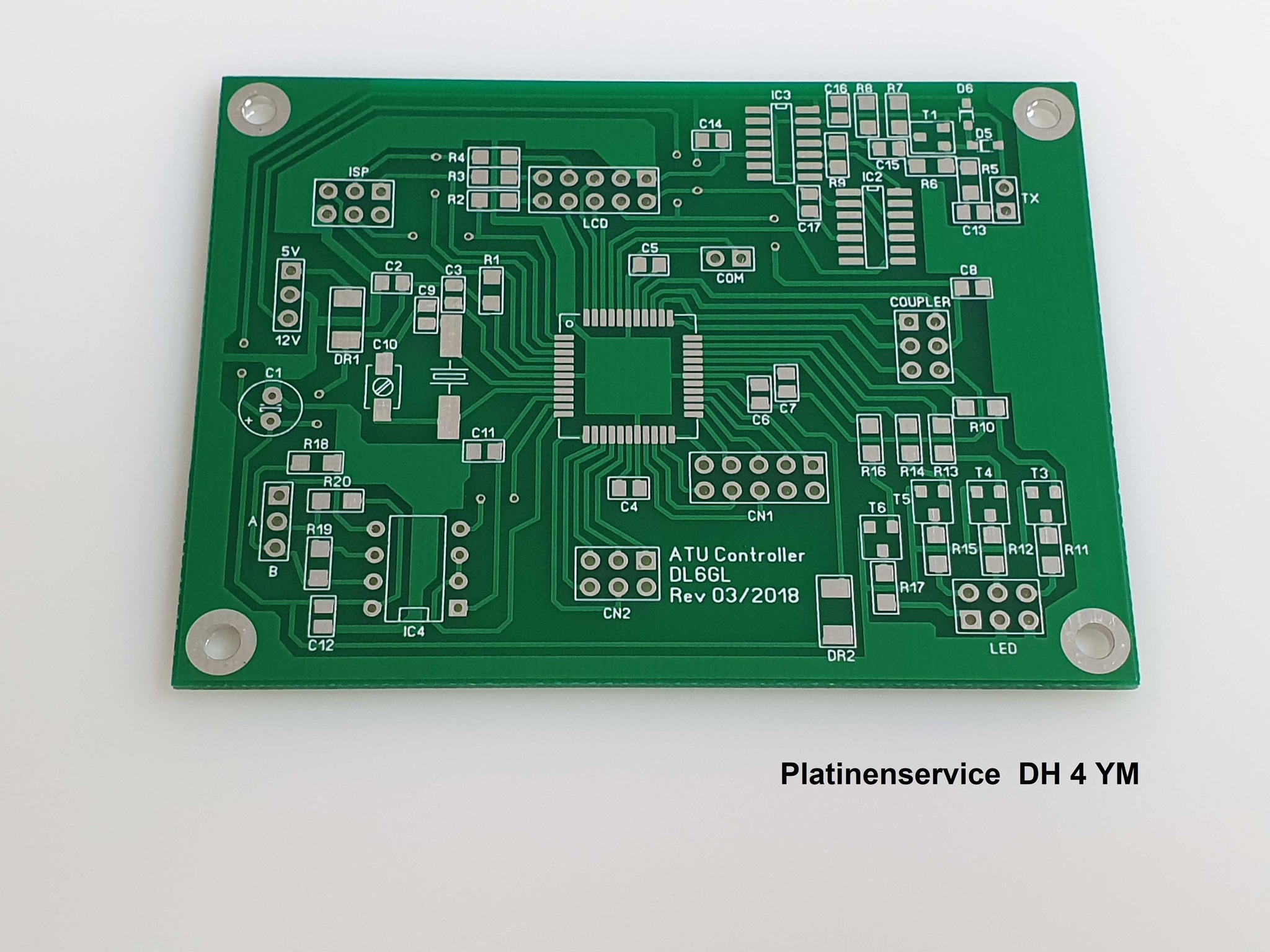

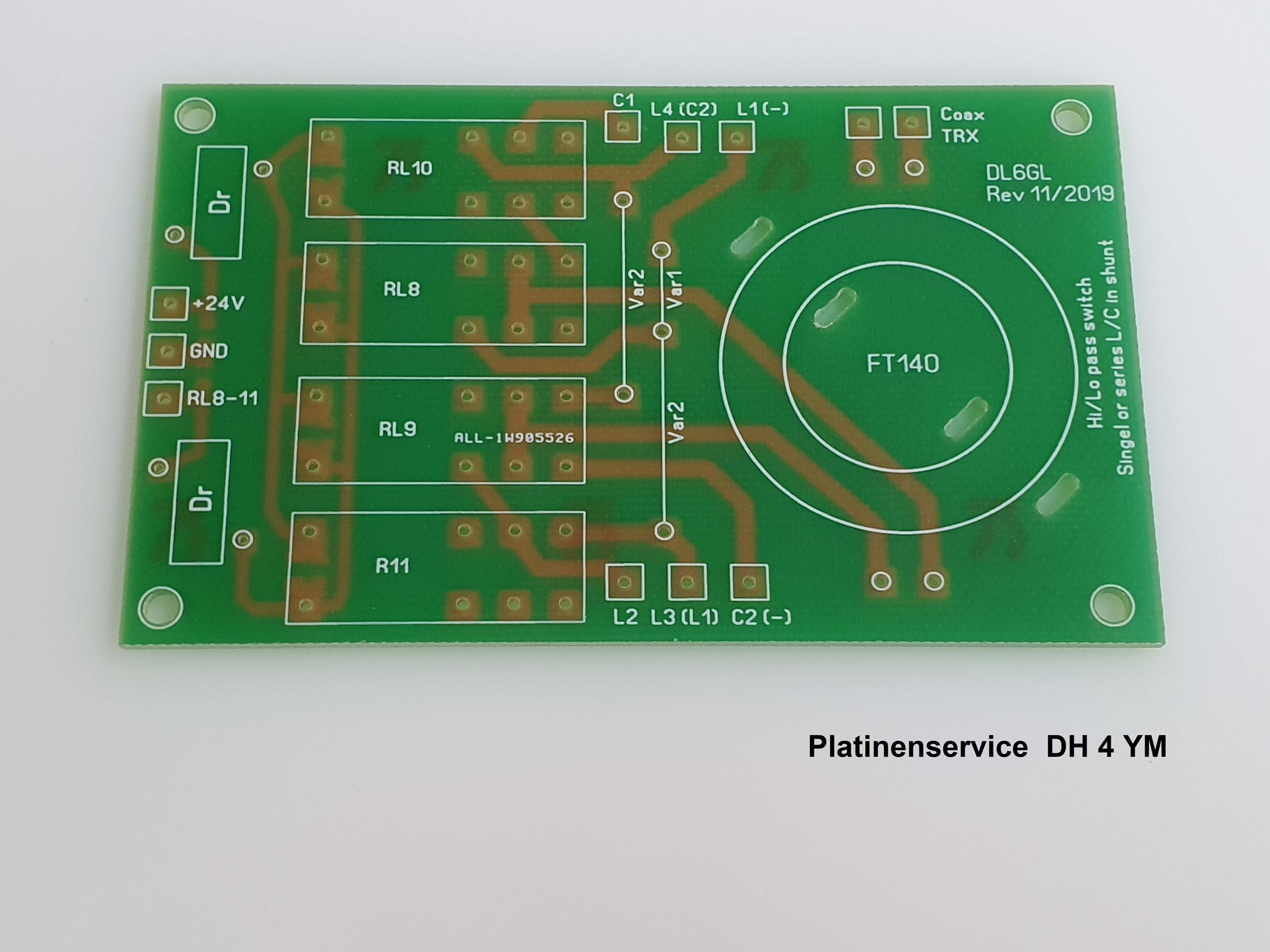

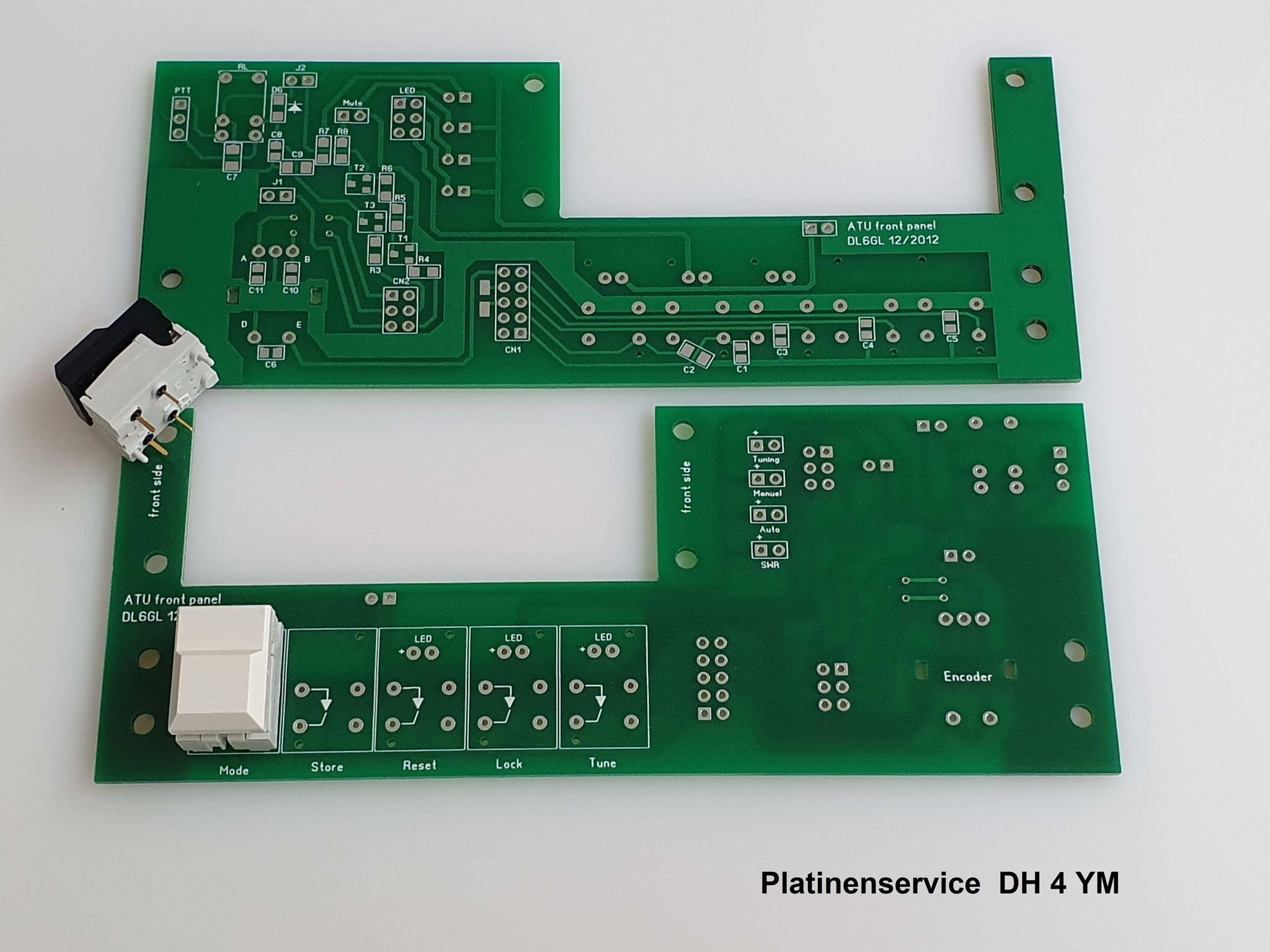

OM Georg, DL6GL, beschreibt auf seinen Seiten hier, einen sehr professionellen automatischen symmetrischen Antennenkoppler bis 200W. Das Steuergerät ist dabei universell einsetzbar und kann auch für die Lösung Christian-Koppler nach DL3LAC genutzt werden. Dabei kann auch schon in der Software auf das neue Relaiskonzept umgeschaltet werden.

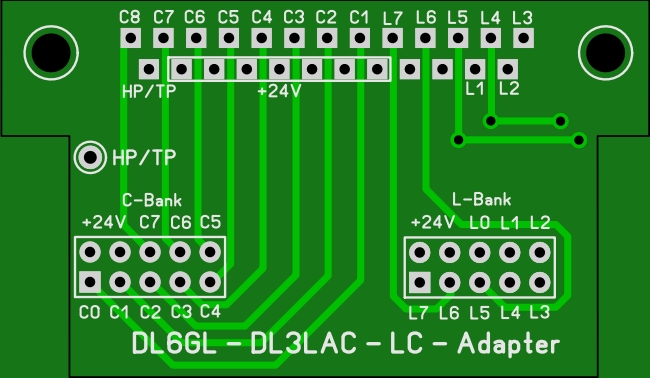

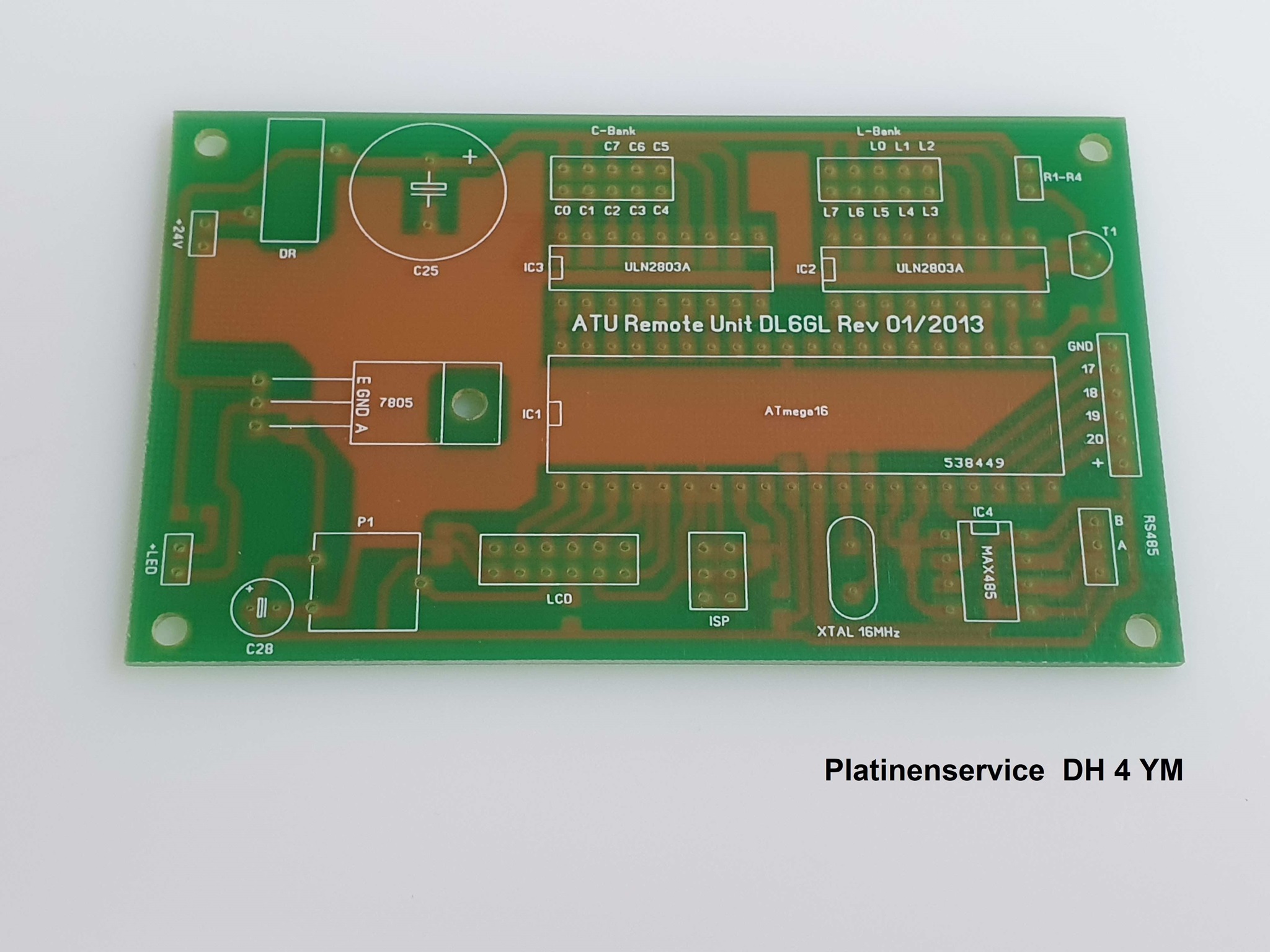

Mit einer kleinen Adapterplatine kann sehr elegant die Remote-Unit an die Spulenplatine des Christian-Kopplers angeschlossen werden.

Kombination DL6GL und DL3LAC

Die Kombination des DL6GL Steuergerätes mit den Kopplerplatinen von DL3LAC, stellt die exklusivste Verbindung zwischen Professionalität und Leistungsvermögen dar.

Für diese Lösung wird umfangreiche Unterstützung angeboten. Das Brennen der Firmware für µC, das Auflöten von speziellen SMD-Komponenten, die Modifikation von Displays oder die Bereitstellung von Spezialbauteilen gehören mit dazu. Brennen von µC sowie Lötarbeiten werden kostenfrei angeboten.

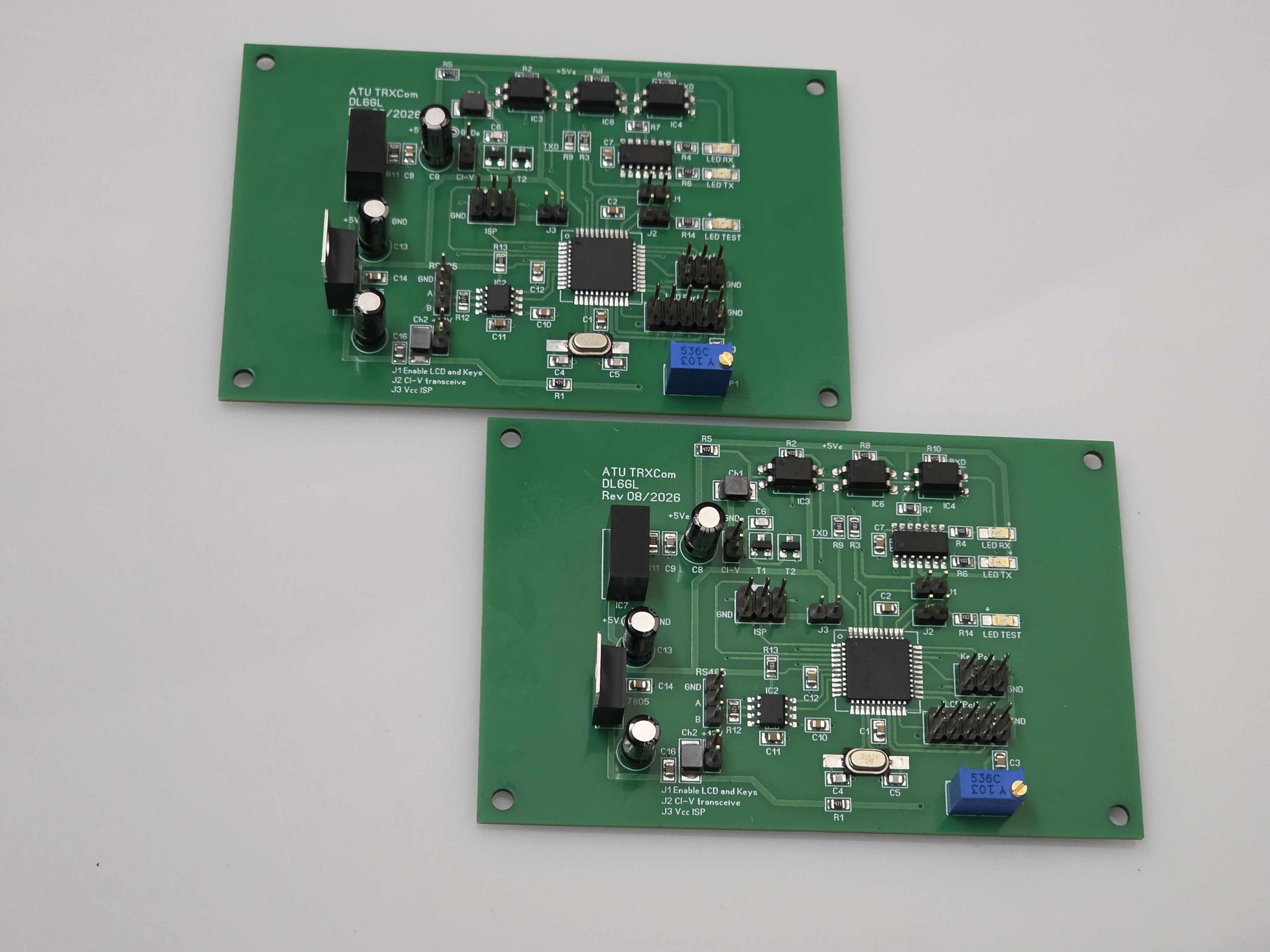

Ergänzungen: Das neue ICOM TRXCom

Das durch DC6LB entwickelte TRXCom aus dem Jahr 2020 wurde sowohl im Bereich der Hardware als auch im Bereich der Firmware verändert. Während die Hardware nur marginal an neue Bauteile angepasst wurde und sich die Schaltung in einem neuem Layout wiederfindet, wurde die Firmware grundlegend u.a. auch KI-gestützt neu entwickelt. Hier nun die Kernfunktionen der neuen Firmware 4.00:

EEPROM Teach-In (Auto-Learn)
Das Modul ermittelt automatisch aus dem Datenstrom die spezifische CI-V Hex-Adresse des angeschlossenen ICOM-Funkgeräts und speichert sie dauerhaft im internen EEPROM.

Dynamisches CI-V Parsing
ICOM-Datenpakete variieren teils in der Länge. Die Firmware liest Datenströme adaptiv bis zum End-Byte (0xFD) ohne feste Vorgaben zur Länge des jeweiligen Datenpakets ein.

CSMA/CD Kollisionsvermeidung
Ein kontinuierlicher Hardware-Echotest detektiert Datenkollisionen auf dem CI-V Bus in Echtzeit. Bei Konflikten stoppt das Modul sofort und sendet nach einer zufälligen Wartezeit erneut.

Galvanische Isolation
Der ICOM CI-V Bus ist durch Optokoppler (LTV817) und einen dedizierten DC/DC-Wandler (SIM1-0505) elektrisch vollständig vom ATUTuner-Netzwerk isoliert.
